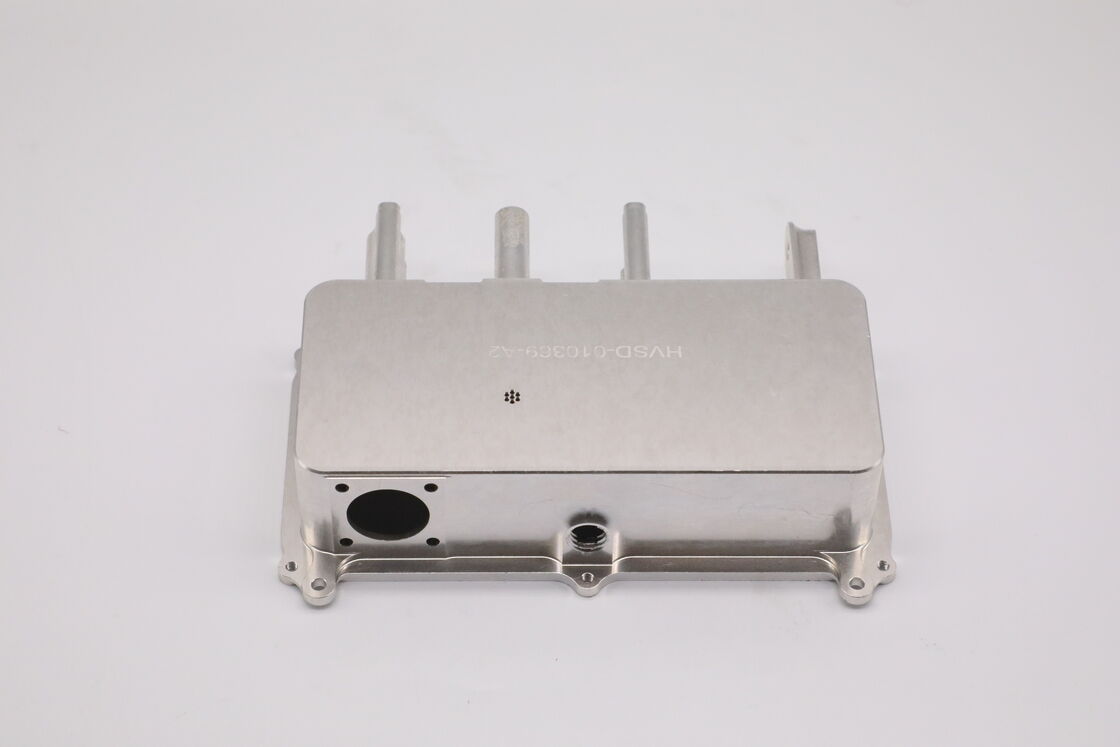

Boîtier de cavité avec pattes de bride et bornes intégrées

1. Application

Boîtier à cavité avec pattes de bride et bornes intégrées, pour contrôleur industriel, module d'alimentation, ECU embarqué dans un véhicule. Loge le circuit imprimé et les composants de puissance, assure une protection mécanique, un blindage EMI et une dissipation thermique passive.2. Matériau et PerformanceAlliage d'aluminium 6061-T6

Résistance à la traction ≥310MPa, limite d'élasticité ≥276MPa. Léger, haute conductivité thermique, blindage EMI inhérent. Conforme RoHS et REACH.

3. TraitementFraisage CNC 3 axes + 4 axes à partir d'un bloc d'aluminium massif. Usinage de la cavité, de la bride, des bornes et des ports. Arrondis des bords et ébavurage complet. Fixation multi-faces assurant la précision de la surface d'étanchéité.

4. Précision et Exigence

Tolérance dimensionnelle ±0,015mm, planéité de la bride ≤0,02mm, tolérance de position ≤0,02mm, Ra≤1,6μm. Température de fonctionnement -20°C~+85°C. Utiliser un joint sur la bride, contrôler le couple de serrage des vis. Ne pas plier les bornes, éviter les rayures de revêtement.

5. Traitement thermique

Traitement T6 (solution solide et vieillissement artificiel), soulage les contraintes d'usinage, empêche le gauchissement de la cavité, améliore la résistance structurelle.

6. Post-traitement

Anodisation argent naturel

. Couche d'oxyde uniforme anti-corrosion et isolante, finition métallique. Anodisation noire en option.

7. Contrôle QualitéSystème qualité ISO9001. Test d'entrée spectroscopique ; surveillance de la déformation en cours de processus ; inspection dimensionnelle et visuelle finale ; nettoyage approfondi avant expédition.

Emballage industriel

: Film PE pour pièce unique, séparation en mousse EPE, carton antistatique. Emballage sur palette pour les commandes de masse contre les chocs et l'écrasement.
